LD2001低壓電纜故障測試儀-高效準確的電纜故障檢測工具

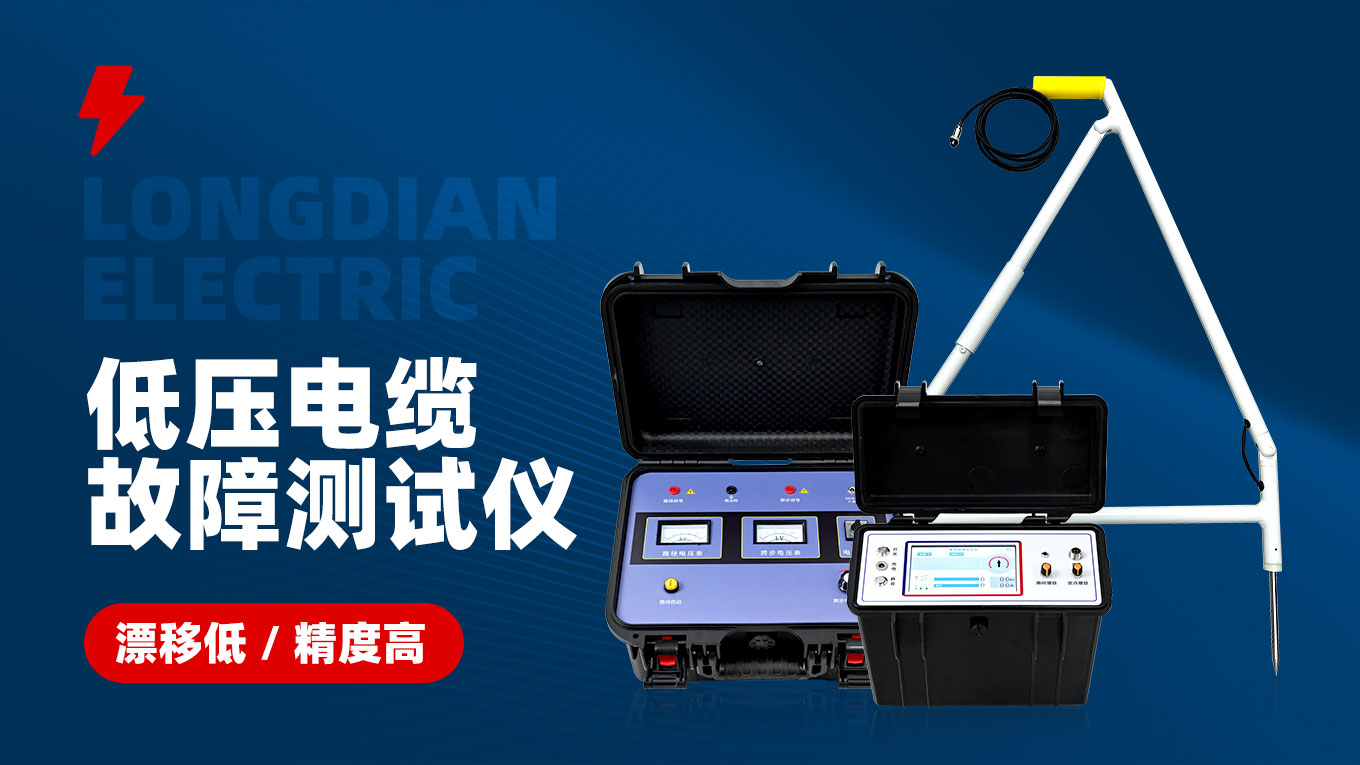

LD-2001電纜故障測試儀是由發射機、接收機、定位探測架組成。適用測試對象為具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜，其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測。

LD-2001電纜故障測試儀主要特點

1、接收靈敏度高

2、靜態漂移低

3、定位精度高

4、抗干擾能力強

5、液晶屏顯示信號及狀態

6、內置鋰電池供電，并配有充電器

LD-2001電纜故障測試儀主要技術參數

1、輸出功率：9KV±10%，輸出功率≤30W。

2、探測長度：≤20km。

3、方位精度：≤20cm。

4、具有自動過熱、過載保護功能，可連續工作5小時以上。

5、工作電源：DC12V，內置鋰電池。

6、環境條件：溫度-10～40℃，濕度小于85%

LD-2001電纜故障測試儀工作原理

1、尋跡原理（最大信號法）

我們知道，當交流電流在導體中流過時，將會在導體周圍產生交變的磁場，并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓。移動感應線圈，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會最大。也就是說，當線圈方向與導體方向垂直時，感應電壓最大；當線圈方向與導體方向平行時，感應電壓最小。由此我們就得到了“最大信號法”來探尋埋地電纜的軌跡。

2、定位原理

2.1、差分電位法

　　如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。

利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱?。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。

2.2、聲磁同步測試法（需高壓脈沖發生器和定點傳感器配合，選配）

當電纜呈現高阻故障，必須使用沖擊閃絡法檢測故障時，故障點對地放電將會對地面產生輕微的震動，此時可以利用聲磁同步方法找出故障點。
