如何通過跨步電壓法來確定故障位置?

跨步電壓法是一種用于確定地下電纜故障位置的方法。這種方法的基本原理是在故障電纜的一端加入高壓脈沖信號，然后在地面上沿著電纜的路徑使用高靈敏度的電壓表來測量兩點間的電位差。

具體來說，跨步電壓法的操作步驟如下：

① 施加高壓脈沖：在目標電纜上加上一個脈沖電源，通常升壓至3～5kV。

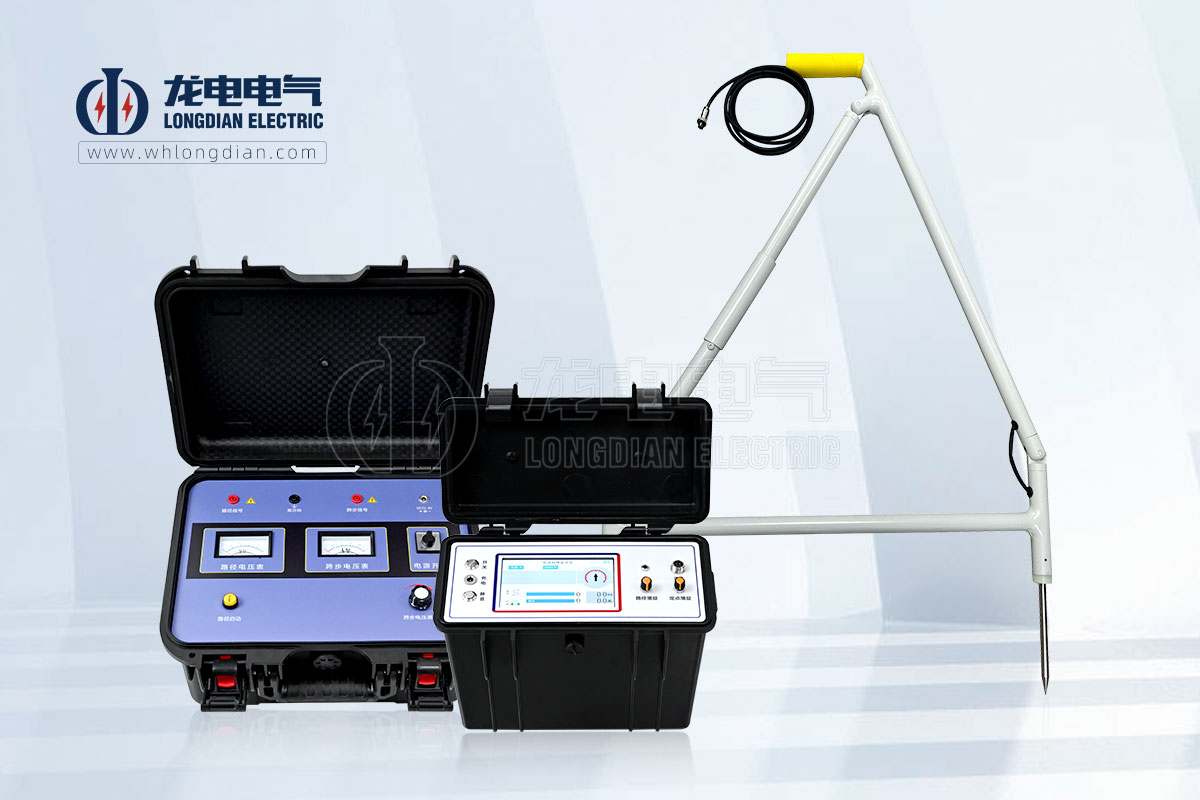

② 使用指示器：將跨步電壓指示器通過專用連線與探棒相連，并調整功能鍵至適當位置。

③ 測量電位差：沿著電纜的走向，用電壓表的兩個探針插入地面，測量兩點間的電位差。在故障點的前后，電壓表指針的擺動方向會相反，當兩個探針等距離跨在故障點正上方時，指針不會擺動。

④ 縮小范圍：根據指示器的指針偏轉情況，向左或向右移動，逐漸縮小故障點的位置范圍，直到找到準確的故障位置。

此外，由于實際工作中可能存在的各種誤差，如電纜長度誤差、蛇形敷設引起的偏差等，跨步電壓法可以用來精確定位故障點，以彌補這些誤差帶來的影響。

總的來說，跨步電壓法是一種有效的故障定位技術，它結合了高壓信號發生器和電位差計或毫伏表的使用，通過測量地面上的電位差來確定故障點的準確位置。
