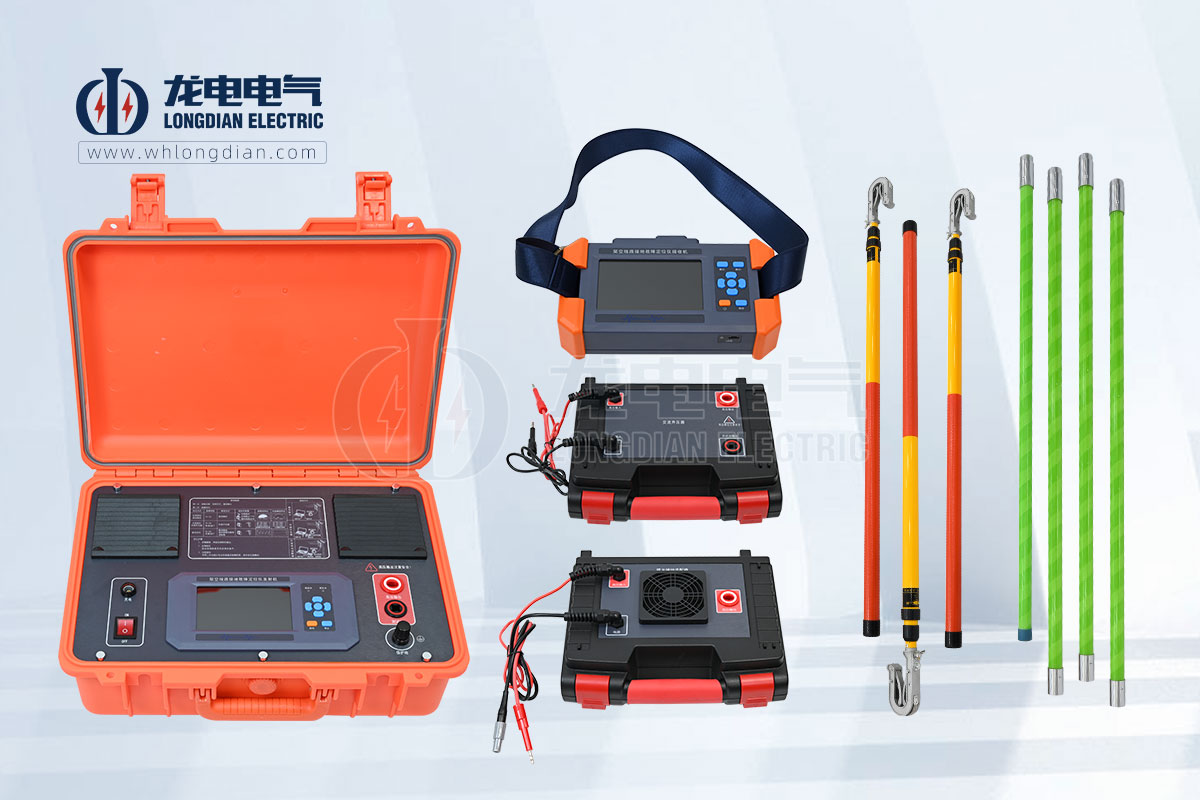

架空線路故障定位裝置交流定位方法

交流定位分直連輸出方式和外接升壓器輸出兩種方式。直連輸出方式輸出電流大，電壓低，適用于低阻故障，定位時在線纜正下方，無需登桿。外接升壓器輸出方式輸出電流小，電壓高，適用于高低阻故障，定位時需要登桿掛接傳感器。這兩種交流定位方式均不需要解除線路中的接地PT。

直連輸出方式工作原理

在故障線路停運后，首先由發射機向線路施加交流信號，電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。在架空線的正下方，接收機插入直連傳感器，檢測注入的交流信號，測量線路中注入電流和阻性電流含量。由于分布電容的存在，故障點前電流值為阻性電流和容性電流的合成，故障點后全部為容性電流（阻性電流含量為0%）且數值變小，比較故障前后電流值和阻性電流含量會發生明顯變化。據此判斷故障前后位置?？上冗M(jìn)行粗略分段，再精確定點，從而快速確定故障位置

故障相和故障前后判斷方法：

分別掛接A、B、C三相線路，如果其中一相線路電流值或阻性電流含量為其它兩相線路的2倍，則該條線路為故障線路且處于故障上游。

當三相線路測得的電流和阻性電流含量差別不明顯時，需要如下處理。

如果測量的三相電流都在11mA左右，達到了發射機最大輸出能力，說明分布電容較大，需要進一步分段，減少分布電容影響。如無法分段則使用直流定位方式。

如果測量的三相電流都較小（小于6mA），說明為本段線路無故障或故障電阻很高，交流方式不適用。如確認存在接地故障，則需要使用直流定位方式。

當采用直流定位模式時，如果線路存在接地PT需要解除接地PT后再使用直流定位方式定位。
