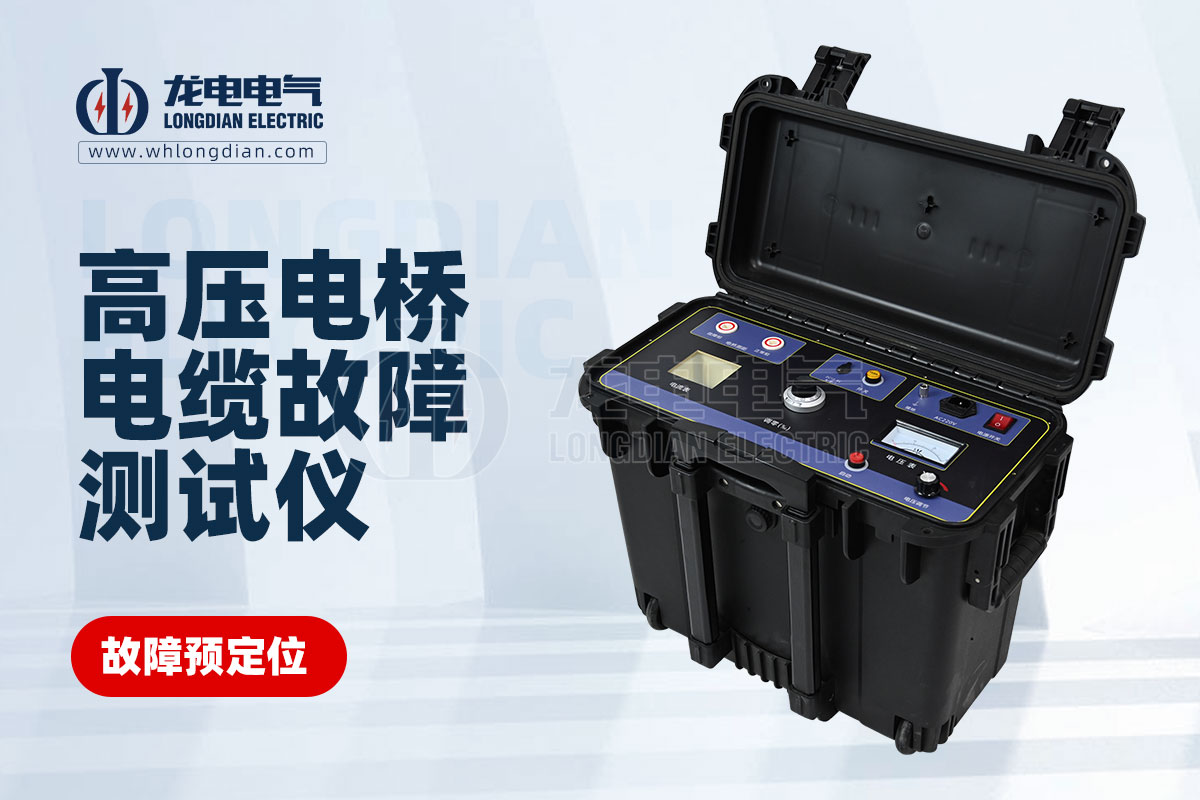

高壓電橋電纜故障測試儀是如何工作的？

高壓電橋電纜故障測試儀是一種利用電橋原理來測量電纜故障距離的儀器。它主要由高壓電源、電橋電路、檢波器和指示器等部分組成。

① 工作原理

◆ 施加高壓：將高壓電源加在被測電纜上，使電纜發生故障。故障點處的泄漏電流或閃絡電流會在電纜兩端形成電壓降。

◆ 電橋比較：利用電橋電路將故障點處的電壓降與標準電壓進行比較。電橋由兩組電阻臂組成，其中一組電阻臂的阻值與故障點與饋電端的距離成正比。通過調節電橋另一組電阻臂的阻值，使電橋達到平衡。

◆ 指示距離：當電橋達到平衡時，故障點與饋電端的距離可以通過指示器讀出。指示器通常為刻度盤或數字顯示器。

② 優缺點

優點：

結構簡單，使用方便。

測量精度高，定位準確。

可用于測量各種類型電纜的故障。

缺點：

對高阻故障的測量精度較低。

容易受到外界干擾。

③應用范圍

高壓電橋電纜故障測試儀可廣泛應用于電力電纜、通信電纜、礦山電纜等各種電纜的故障探測和測距。

④ 注意事項

在使用高壓電橋電纜故障測試儀之前，應先切斷被測電纜的電源，并進行必要的安全措施。

高壓電橋電纜故障測試儀工作時，應注意人身安全，避免觸電。

應定期對高壓電橋電纜故障測試儀進行檢修和校正，以確保其測量精度。
